激光地标地标激光灯

产品介绍：

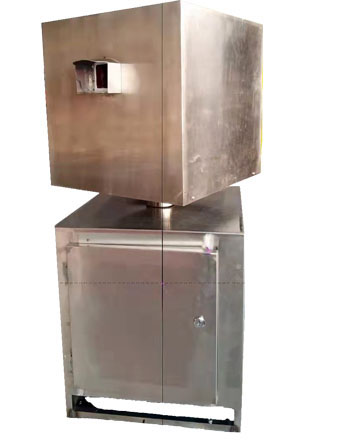

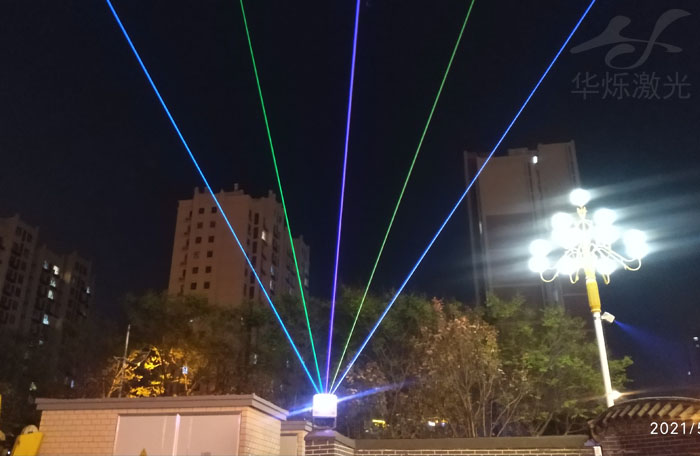

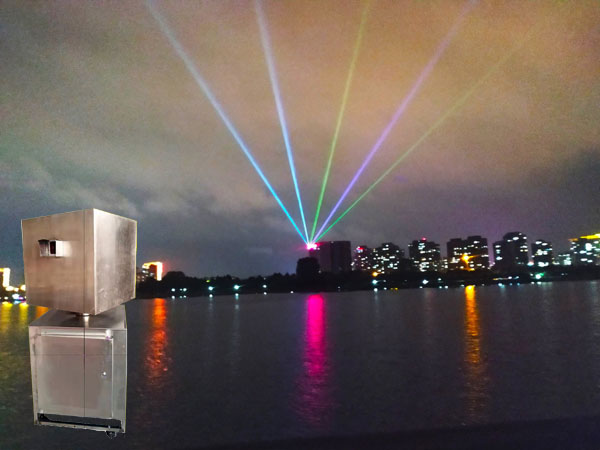

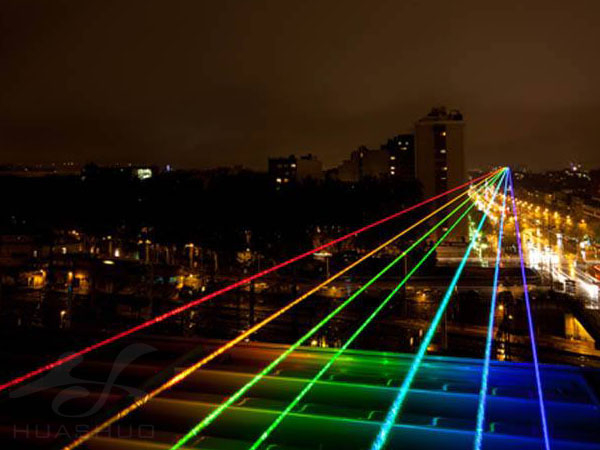

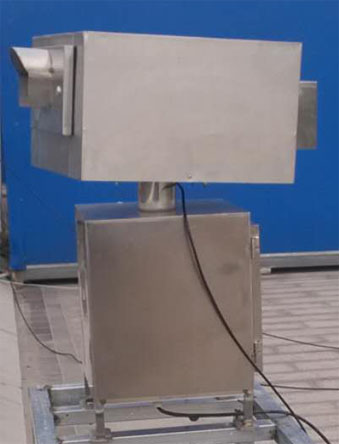

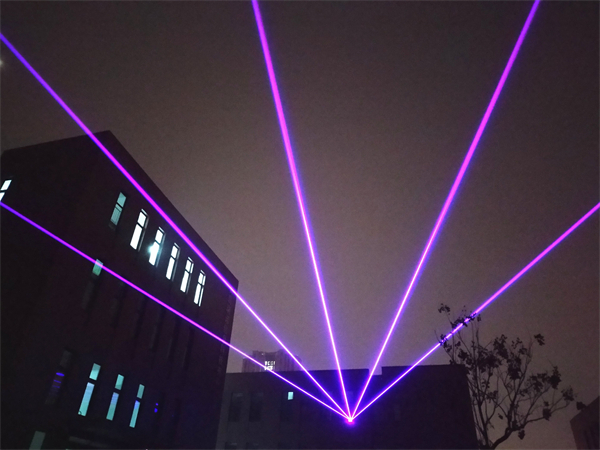

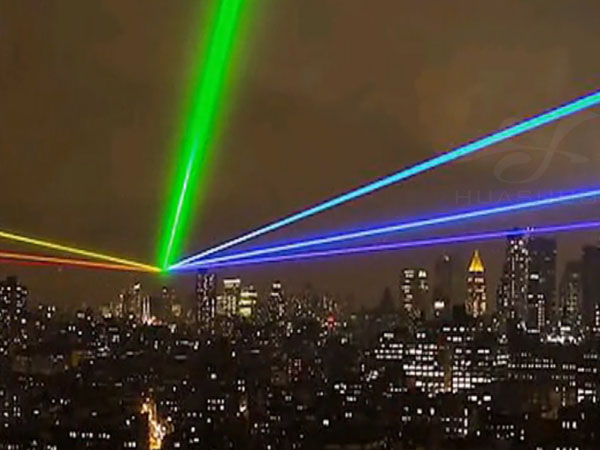

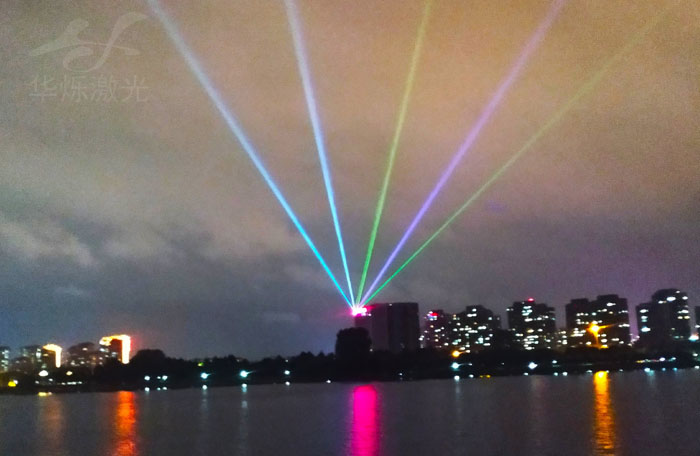

地标激光灯，是将大功率彩色激光灯安装在建筑物顶端，炫目多彩的激光束不断地投射在夜空中。激光束可平行直射、旋转放射、天空仰射，光束数量可以从一束到八束循环变化，旋转角度可以水平方向无限匀速旋转，也可以0～360度之间往返旋转，也可以DMX512信号控制，有节奏的变换方向。激光地标灯发出的激光束亮度高，人们在很远以外也能很清楚的看见光束，视觉效果特别震撼，使安装了地标激光灯的建筑物成为城市中耀眼的地标。

产品特点：

Ø 亮度高、射程远。

Ø 全天侯使用(高温45℃，低温-45℃、雨雪天、雾天、沙尘天)。

Ø 抗强风、防腐蚀、防凝露，防护等级IP66。

Ø 无人值守、运行稳定、安装快捷、维护方便。

产品描述：
激光地标灯内部由六大部分构成。分别是激光器子系统、传动及控制子系统、激光表演子系统、激光器芯片驱动及温度控制子系统、电源管理子系统、整机散热系统。

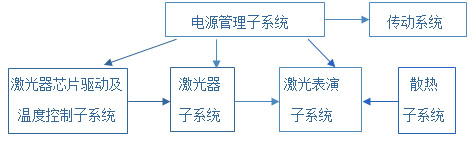

系统框图如下：

▲ 电源管理子系统：负责各分系统的电源控制及分配，同时提供防浪涌、过压、过流保护。

▲ 激光器子系统：是整个激光灯的核心系统，作为激光的光源，直接决定激光灯的亮度，大功率激光灯里含有数十个红、绿、蓝激光器，通过反射镜、凹面柱镜、凸面柱镜、波片，PBS(偏振分光镜)、合光镜、扩（缩）束整形镜等一系列的光学元器件，将数十束激光整合成一束接近平行的白色激光。各种光学元器件的参数设计，结构固定，装配工艺是决定激光器光束质量好坏的主要因素。

▲ 激光表演子系统：负责实际激光效果输出，由激光振镜和激光控制系统组成。

▲ 激光器芯片驱动及温度控制子系统：是决定激光灯使用寿命的重要系统，该系统负责给激光器芯片提供稳定的电流，同时控制激光器芯片的温度。激光器芯片是发射激光的器件，是一个比较娇贵的器件，必须给它合适的电流，才能正常发光，电流低了，亮度不够，电流高了，直接烧毁，电流忽高忽低，激光器的亮度也就忽明忽暗。另外，激光芯片对温度也很敏感，它的最佳工作温度为25℃，激光芯片在对外发射激光的同时，本身也会产生大量的热量，如果这些热量不处理，激光芯片很快就能升温到45℃以上，并且会因为温度过热而烧毁。我们通过TEC（半导体制冷器）为激光芯片提供足够的制冷，并且不断的测试激光芯片的温度，调整TEC的制冷量，让激光芯片的温度始终维持在25℃。驱动电流的稳定度和温度控制的精准度，以及完善的过电流保护，过电压保护，过温度保护是整个激光灯系统里面最为关键的指标。

▲ 激光灯散热子系统：散热系统是维持激光灯正常工作的另一个关键系统，激光灯在工作时会产生大量的热量，我们通过优化整个系统的风道，提升整个系统的热传导能力，降低核心系统的热辐射，及时快速地将这些热量散开。

▲ 传动及控制子系统：负责整机在水平方向360角度范围内的转动

产品参数：

序号	测试项	指标及参数
整机性能指标及参数（参数是在工作10分钟后测得）
1	工作电压范围	AC176V～260V@50Hz
2	工作环境温度	-45℃～45℃
3	工作环境湿度	10-95％RH(无凝结)
4	整机功耗	<800W～1800W
5	接地电阻	4.2Ω
6	控制方式	自动(可选ILDA,DMX512)
7	防护等级	IP66
8	振镜扫描角度范围	±30°(最大光学角)
9	振镜扫描速度(可选)	>50K(±30°,可选30K大镜片)
10	旋转角度(选)	水平0～360°
激光器指标及参数
1	激光波长	绿光525nm，红光635nm，蓝光455nm
2	输出功率	>30W,50W,60W,80W,100W
3	工作方式	连续
4	光束模式	近TEM00
5	光斑尺寸（1米处）	<6mm～12mm
6	发散角	<1.2～2.2mrad
7	工作温度	-45℃～45℃
8	预热时间	1～10分钟，随环境温度不同有所差异
9	冷却方式	风冷
10	激光安全等级	ClassIV
11	调制工作方式(可选)	TTL，调制频率>10kHz(可选模拟调制)
激光器芯片驱动电源及温度控制系统参数
1	电源电压	DC5～48V
2	输出电压自适应范围	0～90%Vin
3	电流精度	(1.5%Iout+0.03)A
4	电流纹波	<0.02A
5	方波调制上升沿	(69*RD+21)us
6	温度控制精度	<0.03℃
7	温度漂移	<0.03℃
8	保护功能	过压、过流、过温

产品配置：

名称	产地	构成说明
激光部分	日本日亚日本三菱	激光器芯片
激光部分	青岛华烁光电	激光器芯片驱动电源电源及温度控制模块
扫描系统	广州龙虎电子	DT50BB,DT30plus高速振镜、驱动板、驱动控制
传动系统(选)	青岛华烁光电	高精度机械传动加防干扰屏蔽电子滑环重载云台
激光控制	青岛华烁光电	激光表演控制器（内置）
光学镜片	青岛华烁光电	宽带全反镜、宽带增透镜、合光镜、整形镜
光学平台	青岛华烁光电	高导热光路合成调整平台
开关电源	台湾明纬	激光表演电源、振镜电源、驱动电源
防护机壳	青岛华烁光电	高防护机壳（防雨、防尘、防锈、防腐蚀）
配电控制箱	青岛华烁光电	稳压漏电保护时间控制开关
信号电缆	日本Nissei	8×0.14
电源线	日本Nissei	5×0.75 12×0.75
电源插头	威浦WEIPU	威浦WEIPU 防水航空插座 SP21
散热风机	台达	台湾台达大风量风扇
加热器(选)	ENMG	陶瓷半导体PTC
导电滑环(选)	MOFLON/默孚龙	MOFLON/默孚龙 12×10A
光电传感器(选)	韩国奥托尼克思	PS12-4DN
磁性传感器(选)	俄罗斯	GPS-14A
调速电机(选)	台湾T.W.T东炜庭	4RK25RGN-C
齿轮减速箱(选)	台湾T.W.T东炜庭	4GN100K
电机调速器(选)	台湾T.W.T东炜庭	US52-25W
步进电机(选)	深圳雷赛	86HS45
驱动器(选)	深圳雷赛	DMA860H

恒温系统(选)：

本系统专为寒冷地区客户选配，专门负责维持激光灯机箱内部的工作环境温度，确保各系统（特别是激光器）在适宜的温湿度环境下工作。该系统一直处于工作状态,当机箱内部温度低于5℃时，加热系统自动工作，直至机箱内部温度达到15℃时停止加热；若遇到极端恶劣天气，导致机箱内部温度低于零下10℃或高于65℃时，激光系统会自动关闭，停止工作，避免激光器超负荷运行，这一举措可极大的延长激光器的使用寿命。本系统对寒冷地区的户外使用环境而言至关重要。

控制方式：

▲ 自动模式：只需保证电源正常即可在设定时间范围内自动工作，实现无人值守。

▲ ILDA接口：采用ILDA国际通用激光控制信号标准接口，使用选配的控制器（美国pangolin）及软件进行控制。除地标效果外，还可进行激光动画表演。利用配套软件可方便输入文字实时播放。

▲ DMX512方式：利用内置的控制板，可用DMX512控台进行激光效果的编排控制，方便与其他灯光控制协同表演。

控制系统：

采用美国Pangolin公司的FB4激光表演控制系统，该控制系统内置多个激光演示效果，还有大量的图形库可插入客户自己的图框或从所附的数千幅剪贴图中选择。拥有最先进的功能，包括用于超平滑移动的16位分辨率、用于可提供最明亮色彩的六色信道、产生现实场景的图象屏蔽、同时使用32个轨道（对象）、三维数据库和位图转换为激光轮廓图的自动追踪。
