| 亚纳秒微片激光器 |
|
|
|

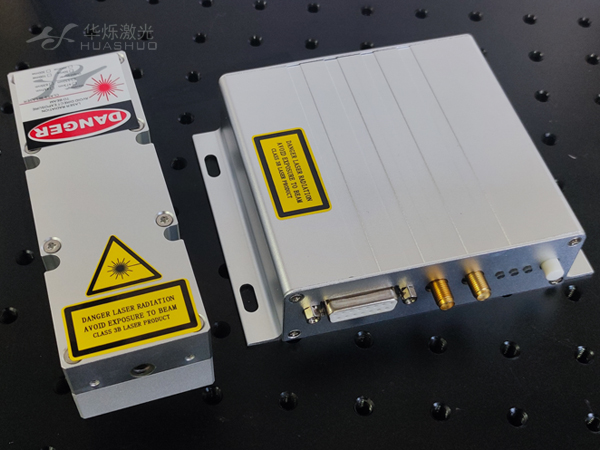

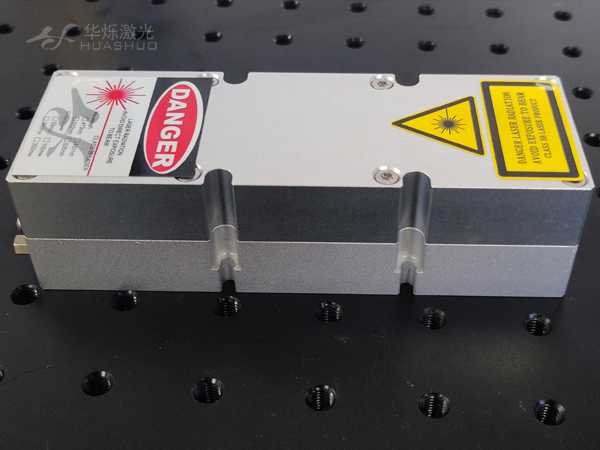

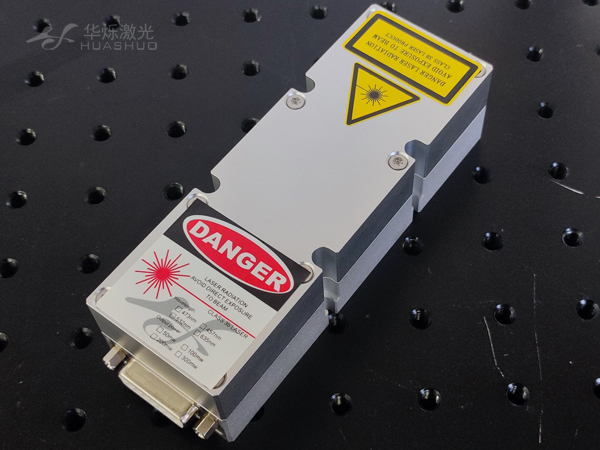

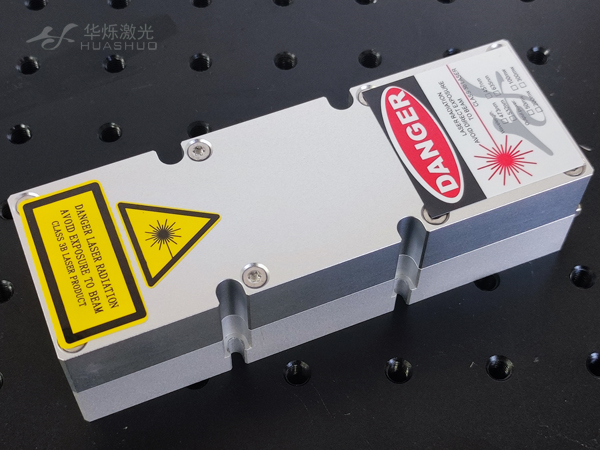

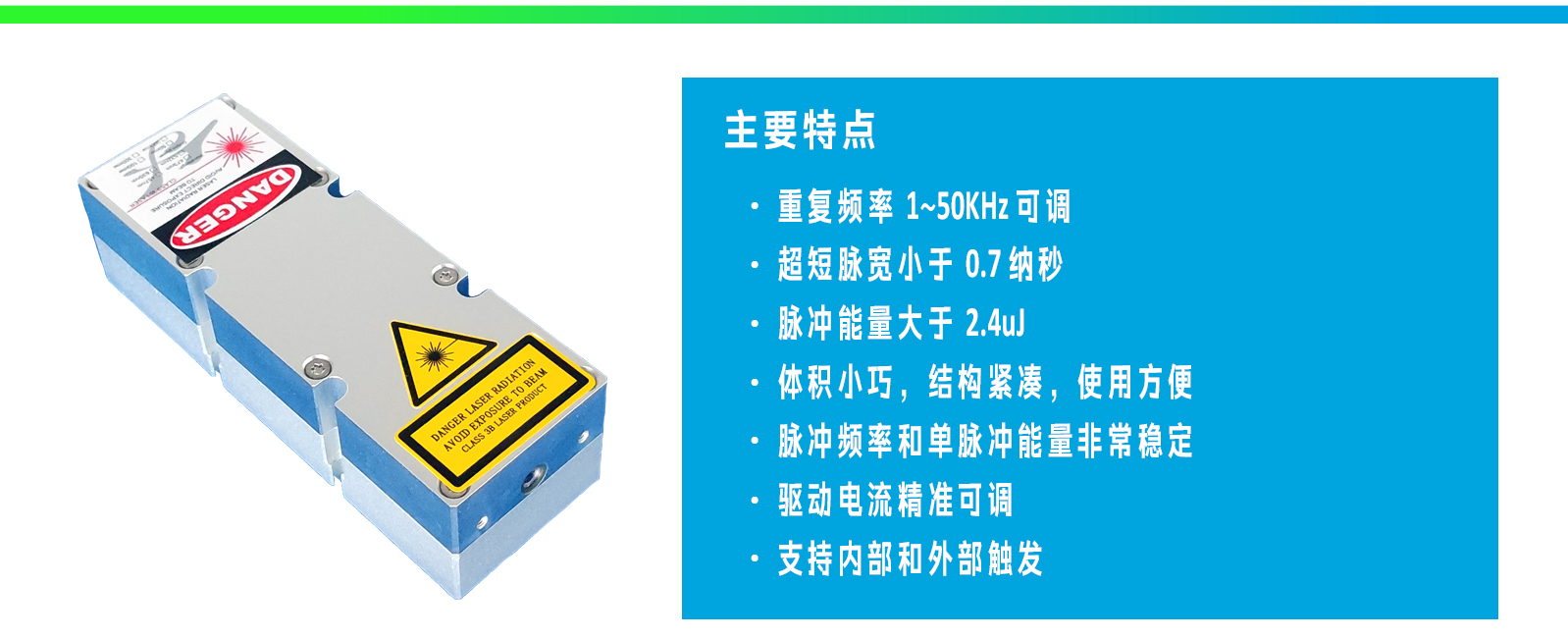

SML-1064nm系列高重复频率亚纳秒
微片激光器 50KHz可调 500ps
SML-1064nm系列激光器属于被动调Q皮秒激光器，直接由808nm激光二极管泵浦微片晶体产生1064nm脉冲激光，结构紧凑，体积小巧，运行稳定，使用方便，寿命长；重复频率高，脉冲持续时间短，在脉宽小于600皮秒的同时，还拥有高达50KHz的重复频率，并且频率可调，支持内部触发、外部触发和与门触发。激光器采用自主研发的控制系统，可以精确地调节和控制驱动电流的大小和精度，调Q装置通过特有的脉冲控制技术，使得激光器的脉冲输出频率和单脉冲能量非常稳定，脉冲能量RMS波动小于3%。产品广泛应用于双光子成像光源、种子光源，生物检测分析，激光微加工，激光引信，非线性光学测量，光探测和测距，激光电离质谱，激光诱导击穿，激光超声检测，拉曼光谱和其它特殊应用。
应用范围：
|
生物分析
激光激光引信
光学计量
OPO泵浦源
激光种子源 |
激光电离质谱法
光探测和测距
非线性光学测量
双光子荧光激发
差分吸收激光雷达 |
拉曼光谱
激光微加工
3D扫描和成像
激光诱导击穿
激光超声检测 |
激光器技术参数：
|
1 |
激光波长 |
1064nm(其它波长可定制) |
|
2 |
工作模式 |
被动调Q |
|
3 |
重复频率 |
1~50KHz可调(更高频率可定制) |
|
4 |
输出功率 |
>140mW (更高功率可定制) |
|
5 |
脉冲能量 |
>2.4uJ(更高能量可定制) |
|
6 |
脉冲宽度 |
<0.7ns(可定制) |
|
7 |
峰值功率 |
>3.5KW(更高功率可定制) |
|
8 |
功率稳定度 |
<3%(rms,4小时) |
|
9 |
出口光束直径 |
<0.8mm |
|
10 |
光束质量因子 |
M2<1.5 |
|
11 |
光斑模式 |
TEM00 |
|
12 |
光束发散角(全角) |
<30mrad |
|
13 |
出光孔高度 |
22mm |
|
14 |
偏振比 |
>100:1 |
|
15 |
激光器尺寸 |
45x35x130mm |
|
16 |
激光器重量 |
450g |
|
17 |
工作温度 |
0~50℃ |
|
18 |
激光器底板最高温度 |
<50℃ |
|
19 |
最高功耗 |
<65W |
|
20 |
激光器散热功耗 |
<25W |
|
21 |
存储温度 |
-15℃~50℃ |
|
22 |
抗振动性能 |
25g |
|
23 |
抗振动性能 |
2g |

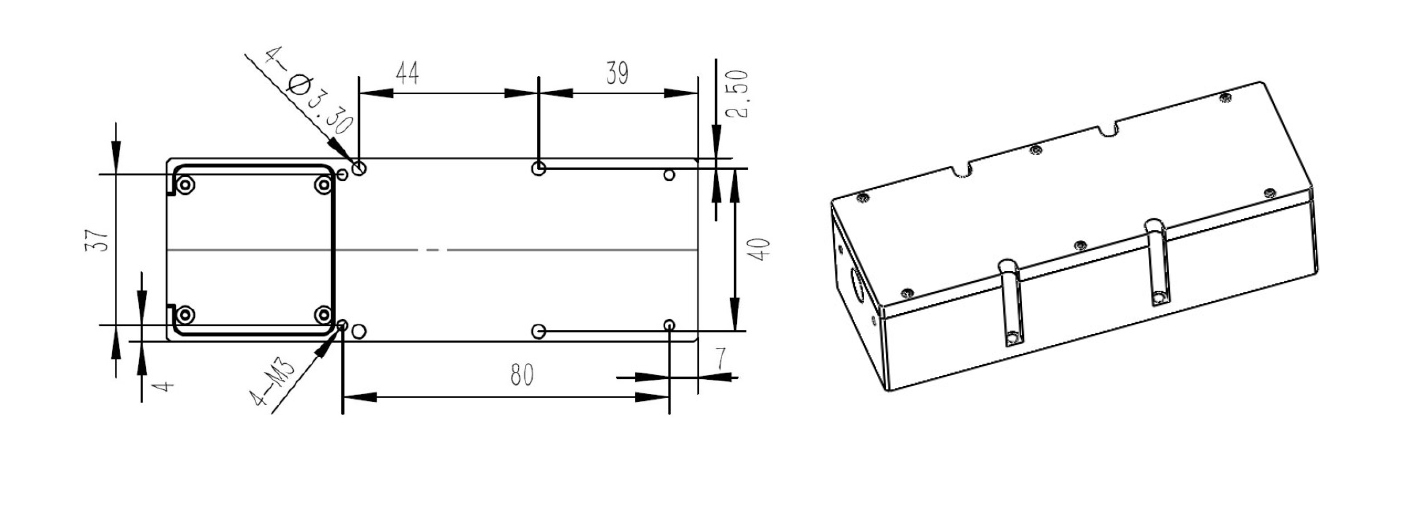

激光器结构图：

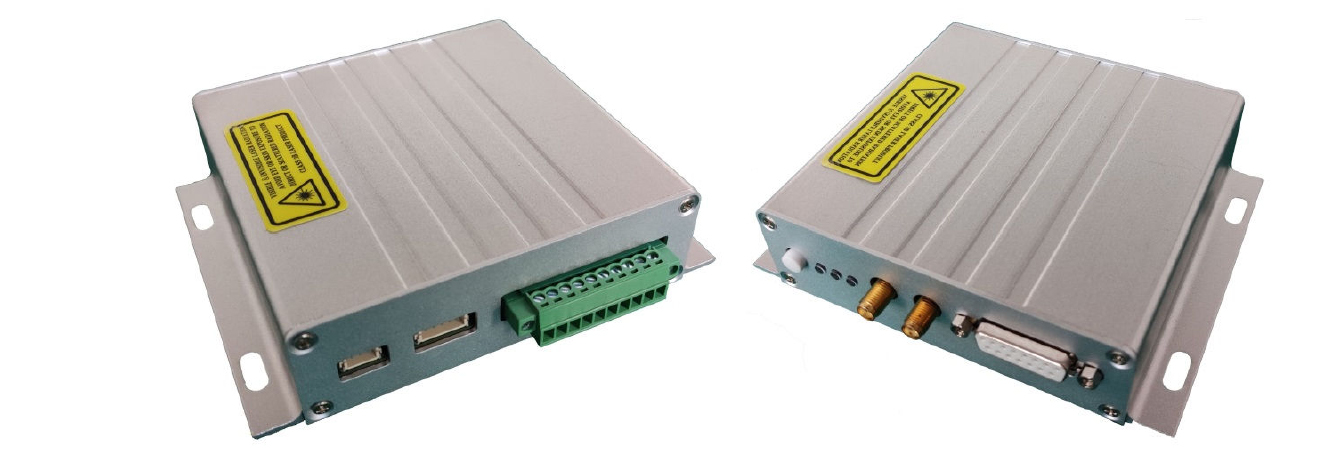

亚纳秒微片激光器驱动电源：
激光器驱动电源技术参数：
|
1 |
输入电源 |
DC 12V 5A |
|
2 |
最高输入功率 |
<65W |
|
3 |
输入电压波动 |
5% |
|
4 |
过电压保护 |
有 |
|
5 |
过电流保护 |
有 |
|
6 |
过温度保护 |
有 |
|
7 |
TEC最大电流 |
3A |
|
8 |
TEC最高电压 |
9V |
|
9 |
温度稳定性 |
<0.06℃ |
|
10 |
TEC响应时间 |
<0.1s |
|
11 |
激光二极管温度安全限值 |
设置点±3℃(常规) |
|
12 |
控制接口 |
RS232串口通信 |
|
13 |
触发 |
内触发,外触发,与门触发 |
|
14 |
尺寸 |
130x104x31mm |
|
15 |
重量 |
400g |
|
16 |
工作温度 |
-10℃~50℃(无凝结) |
|
17 |
最大相对湿度(<40°C) |
80% |
|
18 |
最大相对湿度( >40°C) |
60% |
|
19 |
存储温度 |
-40℃~85℃(无凝结) |
|
20 |
抗振动性能 |
25g |
|
21 |
抗冲击性能 |
2g |

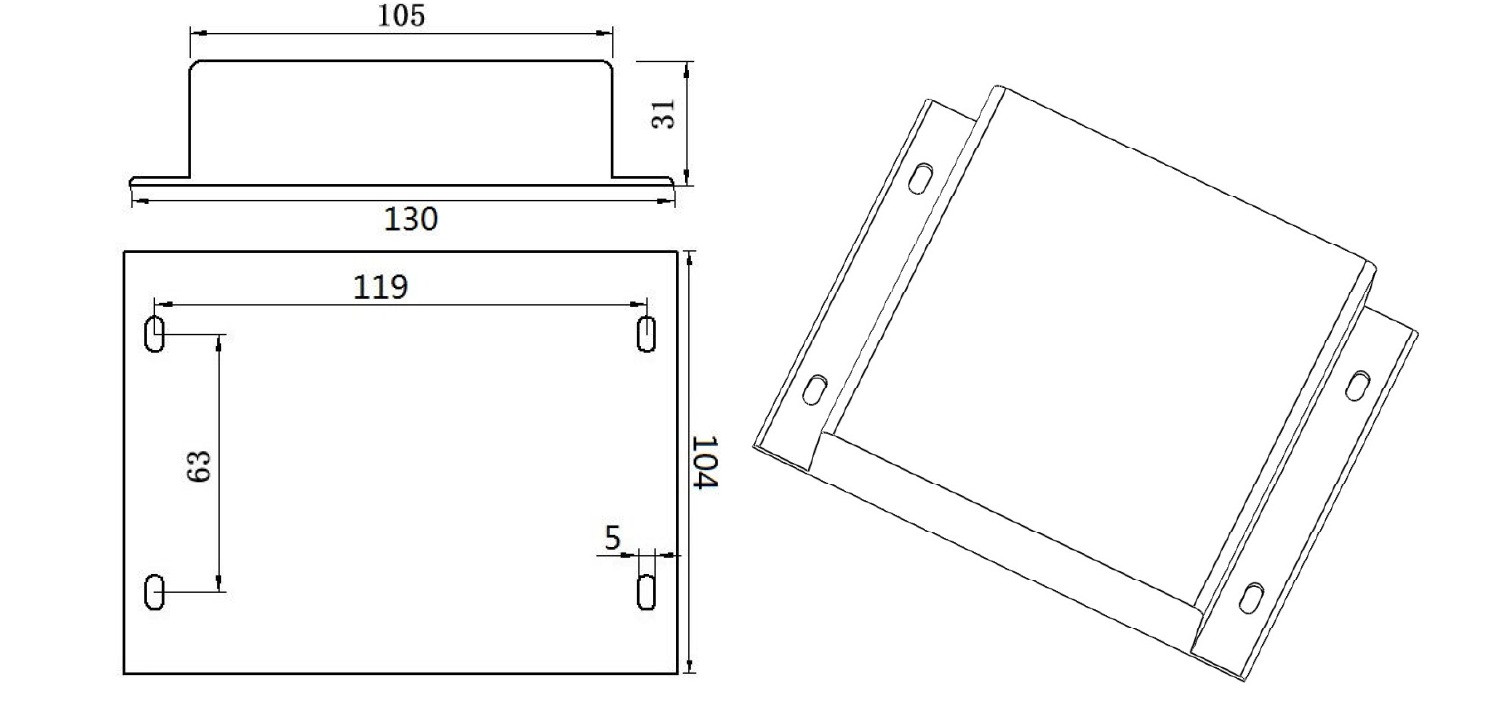

激光器驱动电源结构图：

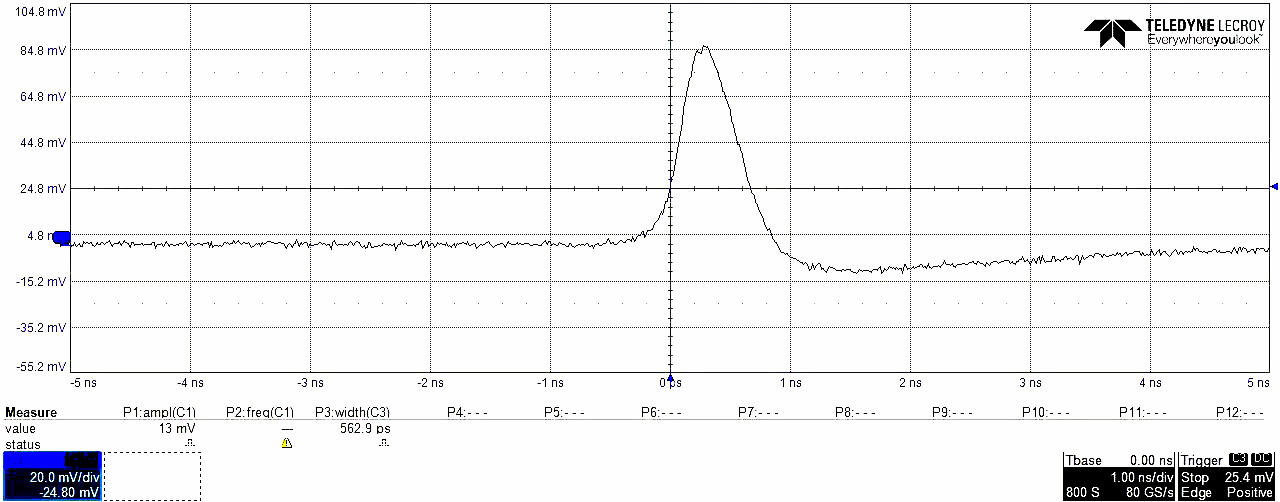

激光器脉宽测试图：
备注：
(1) 激光器脉宽使用5Ghz光电二极管和Teledyne LeCroy 25GHz/80GS/s示波器测量
(2) 激光器功率使用OPHIR热功率传感器(OPHIR 3A-FS-SI)测量
产品应用案例：

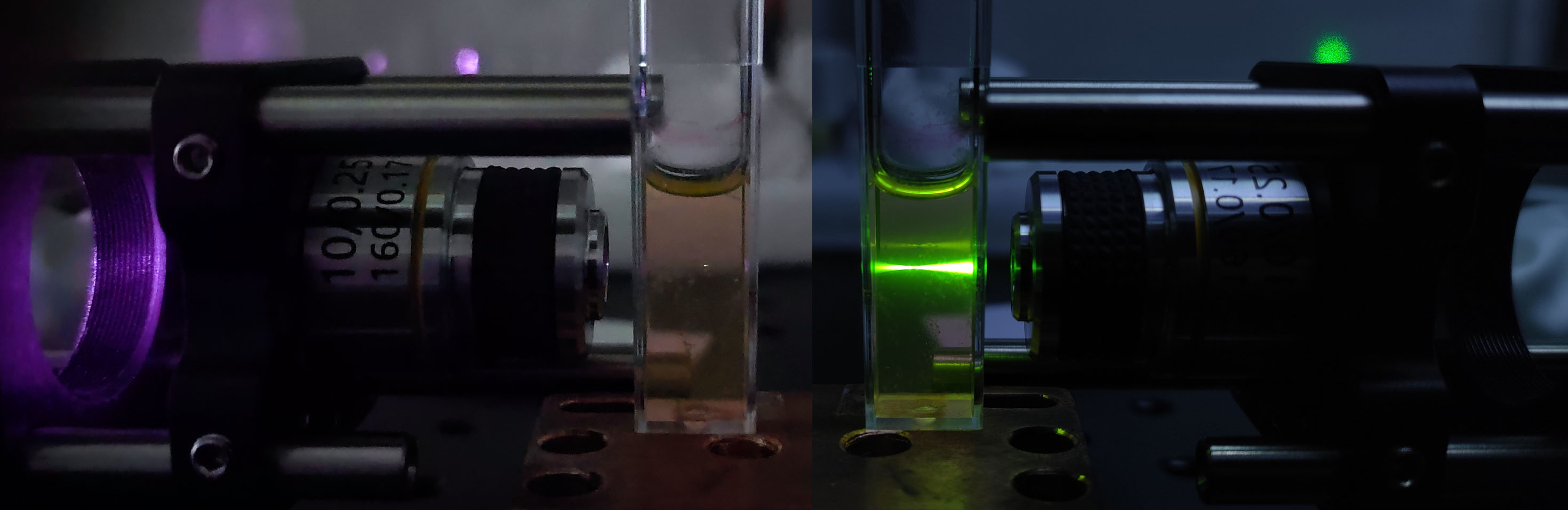

双光子荧光激发和单光子荧光激发对比图
|
|
|
