SNL-532nm系列
纳秒被动Q激光器 高重复频率5KHz可调
SML-532nm系列激光器的驱动电源集成于激光器内，体积小巧，重量轻，性能优良，使用便捷，直接接入12V直流电源即可工作。调Q装置采用特殊的脉冲控制技术，输出频率可调，支持内部触发、外部触发和与门触发，自主研发的控制系统可精准调节驱动电流的大小，激光脉冲输出频率和单脉冲能量非常稳定。可广泛应用于激光雷达、气溶胶检测等行业。
应用范围：
生物分析
激光手术
流式细胞术
荧光显微镜
细胞分选
激光电离质谱
光探测和测距
空气质量监测
水质检测
遥感探测
拉曼光谱
地形测绘
激光诱导击穿
微型器件制造
光声成像
激光器技术参数：
1
激光波长
532nm(其它波长可定制)
2
工作模式
被动调Q
3
重复频率
1~5KHz可调(更高频率可定制)
4
输出功率
>150mW (更高功率可定制)
5
脉冲能量
30~60uJ(更高能量可定制)
6
脉冲宽度
<10ns(可定制)
7
峰值功率
>3.5KW(更高功率可定制)
8
功率稳定度
<3%(rms,4小时)
9
出口光束直径
<0.6mm
10
光束质量因子
M2<1.5
11

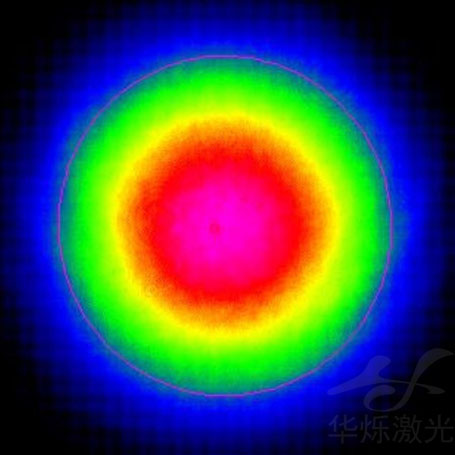

光斑模式
TEM00
12
光束发散角(全角)
<2mrad
13
出光孔高度
32mm
14
偏振比
>100:1
15
输入电源
DC 12V±2V 5A
16
激光器尺寸
70x65x125mm
17
激光器重量
1100g
18
工作温度
15~40℃
19
激光器底板最高温度
<50℃
20
存储温度
-15℃~50℃
21
最高功耗
<60W
22
典型功耗
<15W(@15℃~50℃)
23
激光器散热功耗
<25W

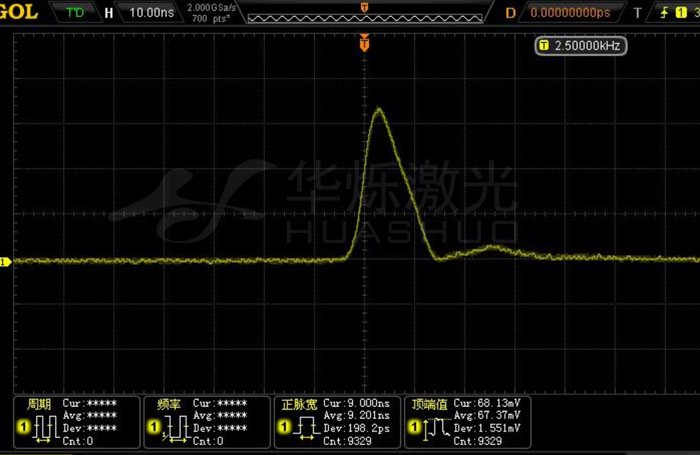

激光器脉宽测试图：

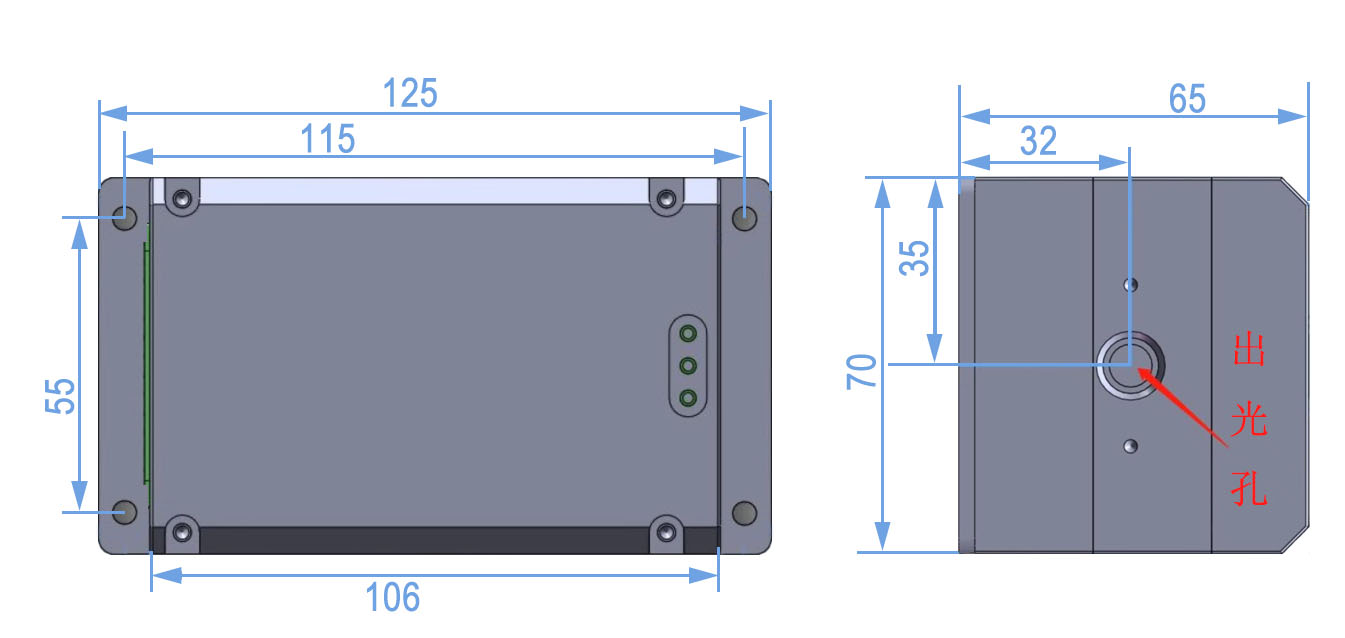

激光器结构图:
激光器接口参数:
管脚
名称
含义
VIN+
电源输入正
GND
电源输入负
DIN
调制信号输入
调制信号地
SW
开关信号输入
信号电源输出负/信号地
V+
信号电源输出正
TX
串口 TXD
RX
串口 RXD
SG
串口信号地
如果需要上电自动启动激光输出，请把7开关信号输入和9信号电源输出正短接。
