产品特点:
北极光秀是激光灯在户外文旅夜游中的新型演艺方式，利用激光光束的空间性，在人造烟雾的衬托下，在空中形成朦朦胧胧的片状光幕，环状光幕，宛如大海的波涛起伏、又如时空隧道的穿梭，其美轮美奂的景色堪比神秘莫测的北极光，故称为“北极光秀”，它不受场地限制，实施方便，唯美的激光仿佛被赋予了生命的灵性，带给观众无比震撼的视觉体验。
产品系统描述：
北极光秀激光灯内部由五大部分构成。分别是电源管理子系统、激光器子系统、激光表演子系统、散热子系统、激光器芯片驱动及温度控制子系统。
系统框图如下：
▲ 电源管理子系统：负责各分系统的电源控制及分配，同时提供防浪涌、过压、过流保护。
▲ 激光器子系统：是整个激光灯的核心系统，作为激光的光源，直接决定激光灯的亮度，大功率激光灯里含有数十个红、绿、蓝激光器，通过反射镜、凹面柱镜、凸面柱镜、波片，PBS(偏振分光镜)、合光镜、扩（缩）束整形镜等一系列的光学元器件，将数十束激光整合成一束接近平行的白色激光。各种光学元器件的参数设计，结构固定，装配工艺是决定激光器光束质量好坏的主要因素。
▲ 激光表演子系统：负责实际激光效果输出，由激光振镜和激光控制系统组成。
▲ 激光器芯片驱动及温度控制子系统：是决定激光灯使用寿命的重要系统，该系统负责给激光器芯片提供稳定的电流，同时控制激光器芯片的温度。激光器芯片是发射激光的器件，是一个比较娇贵的器件，必须给它合适的电流，才能正常发光，电流低了，亮度不够，电流高了，直接烧毁，电流忽高忽低，激光器的亮度也就忽明忽暗。另外，激光芯片对温度也很敏感，它的最佳工作温度为25℃，激光芯片在对外发射激光的同时，本身也会产生大量的热量，如果这些热量不处理，激光芯片很快就能升温到45℃以上，并且会因为温度过热而烧毁。我们通过TEC（半导体制冷器）为激光芯片提供足够的制冷，并且不断的测试激光芯片的温度，调整TEC的制冷量，让激光芯片的温度始终维持在25℃。驱动电流的稳定度和温度控制的精准度，以及完善的过电流保护，过电压保护，过温度保护是整个激光灯系统里面最为关键的指标。
▲ 激光灯散热子系统：散热系统是维持激光灯正常工作的另一个关键系统，激光灯在工作时会产生大量的热量，我们通过优化整个系统的风道，提升整个系统的热传导能力，降低核心系统的热辐射，及时快速地将这些热量散开。
产品参数：
|
序号 |
测试项 |
指标及参数 |
|
整机性能指标及参数（参数是在工作10分钟后测得） |
|
1 |
工作电压范围 |
AC176V～260V@50Hz |
|
2 |
工作环境温度 |
-45℃～45℃ |
|
3 |
工作环境湿度 |
10-95％RH(无凝结) |
|
4 |
整机功耗 |
<800W～1800W |
|
5 |
接地电阻 |
4.2Ω |
|
6 |
控制方式 |
自动(可选ILDA,DMX512) |
|
7 |
防护等级 |
IP66 |
|
8 |
振镜扫描角度范围 |
±30°(最大光学角) |
|
9 |
振镜扫描速度(可选) |
>50K(±30°,可选30K大镜片) |
|
10 |
旋转角度(选) |
水平0～360° |
|
激光器指标及参数 |
|
1 |
激光波长 |
绿光525nm，红光635nm，蓝光455nm |
|
2 |
输出功率 |
>30W,50W,60W,80W,100W |
|
3 |
工作方式 |
连续 |
|
4 |
光束模式 |
近TEM00 |
|
5 |
光斑尺寸（1米处） |
<6mm～12mm |
|
6 |
发散角 |
<1.2～2.2mrad |
|
7 |
工作温度 |
10℃～45℃ |
|
8 |
预热时间 |
1～10分钟，随环境温度不同有所差异 |
|
9 |
冷却方式 |
风冷 |
|
10 |
激光安全等级 |
ClassIV |
|
11 |
调制工作方式(可选) |
TTL，调制频率>10kHz(可选模拟调制) |
|
激光器芯片驱动电源及温度控制系统参数 |
|
1 |
电源电压 |
DC5～48V |
|
2 |
输出电压自适应范围 |
0～90%Vin |
|
3 |
电流精度 |
(1.5%Iout+0.03)A |
|
4 |
电流纹波 |
<0.02A |
|
5 |
方波调制上升沿 |
(69*RD+21)us |
|
6 |
温度控制精度 |
<0.03℃ |
|
7 |
温度漂移 |
<0.03℃ |
|
8 |
保护功能 |
过压、过流、过温 |
产品配置：
|
名称 |
产地 |
构成说明 |
|
激光部分 |
日本日亚 日本三菱 |
激光器芯片 |
|
青岛华烁光电 |
激光器芯片驱动电源电源及温度控制模块 |
|
扫描系统 |
广州龙虎电子 |
DT50BB,DT30plus高速振镜、驱动板、驱动控制 |
|
传动系统(选) |
青岛华烁光电 |
高精度机械传动加防干扰屏蔽电子滑环重载云台 |
|
激光控制 |
青岛华烁光电 |
激光表演控制器（内置） |
|
光学镜片 |
青岛华烁光电 |
宽带全反镜、宽带增透镜、合光镜、整形镜 |
|
光学平台 |
青岛华烁光电 |
高导热光路合成调整平台 |
|
开关电源 |
台湾明纬 |
激光表演电源、振镜电源、驱动电源 |
|
防护机壳 |
青岛华烁光电 |
高防护机壳（防雨、防尘、防锈、防腐蚀） |
|
配电控制箱 |
青岛华烁光电 |
稳压 漏电保护 时间控制开关 |
|
信号电缆 |
日本Nissei |
8×0.14 |
|
电源线 |
日本Nissei |
5×0.75 12×0.75 |
|
电源插头 |
威浦WEIPU |
威浦WEIPU 防水航空插座 SP21 |
|
散热风机 |
台达 |
台湾台达大风量风扇 |
|
加热器(选) |
ENMG |
陶瓷半导体PTC |
|
导电滑环(选) |
MOFLON/默孚龙 |
MOFLON/默孚龙 12×10A |
|
光电传感器(选) |
韩国奥托尼克思 |
PS12-4DN |
|
磁性传感器(选) |
俄罗斯 |
GPS-14A |
|
调速电机(选) |
台湾T.W.T东炜庭 |
4RK25RGN-C |
|
齿轮减速箱(选) |
台湾T.W.T东炜庭 |
4GN100K |
|
电机调速器(选) |
台湾T.W.T东炜庭 |
US52-25W |
|
步进电机(选) |
深圳雷赛 |
86HS45 |
|
驱动器(选) |
深圳雷赛 |
DMA860H |
恒温系统(选)：
本系统专为寒冷地区客户选配，专门负责维持激光灯机箱内部的工作环境温度，确保各系统（特别是激光器）在适宜的温湿度环境下工作。该系统一直处于工作状态,当机箱内部温度低于5℃时，加热系统自动工作，直至机箱内部温度达到15℃时停止加热；若遇到极端恶劣天气，导致机箱内部温度低于零下10℃或高于65℃时，激光系统会自动关闭，停止工作，避免激光器超负荷运行，这一举措可极大的延长激光器的使用寿命。本系统对寒冷地区的户外使用环境而言至关重要。

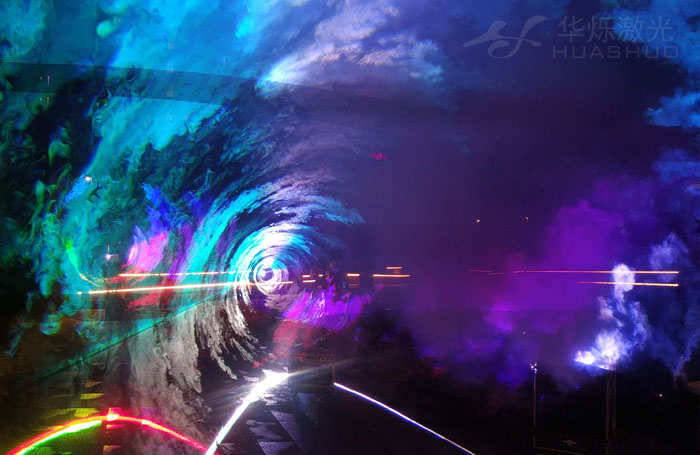

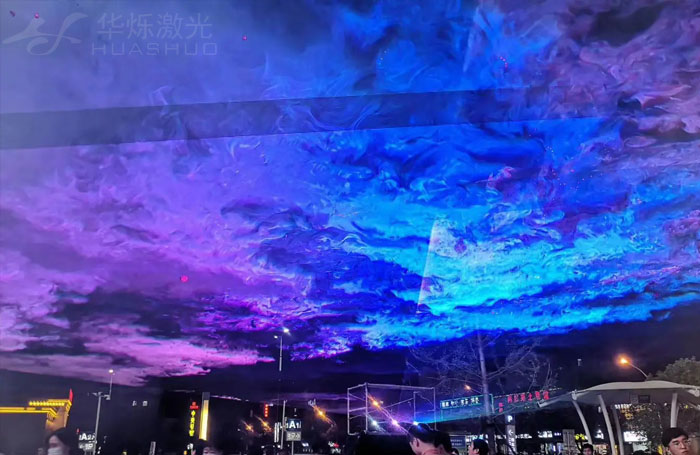

产品效果图片：
|
